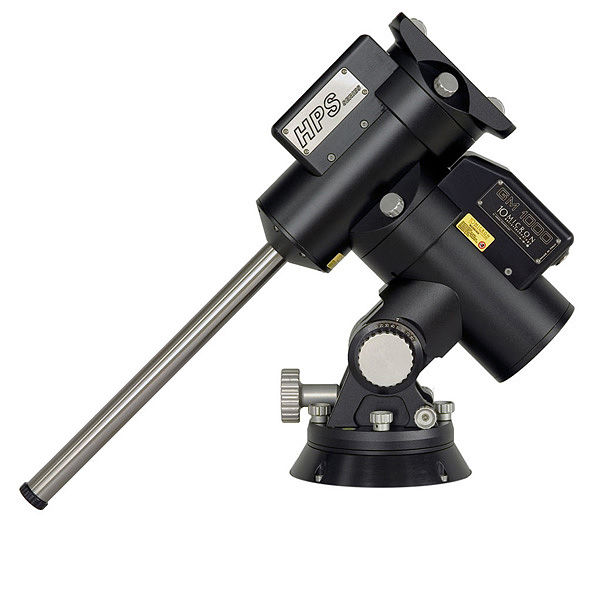

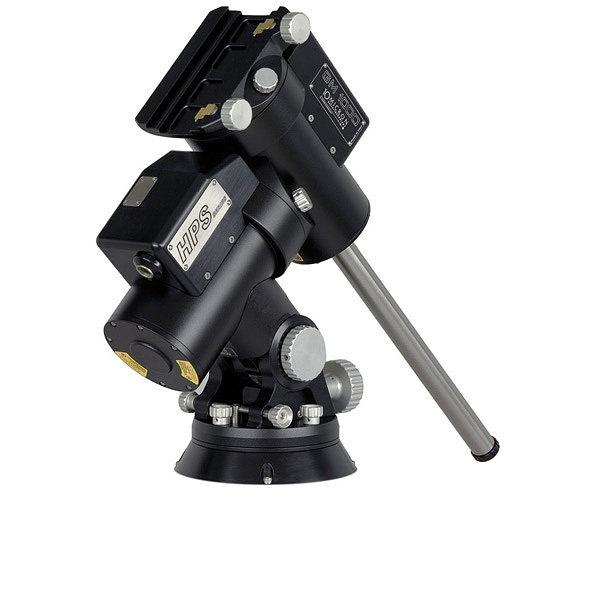

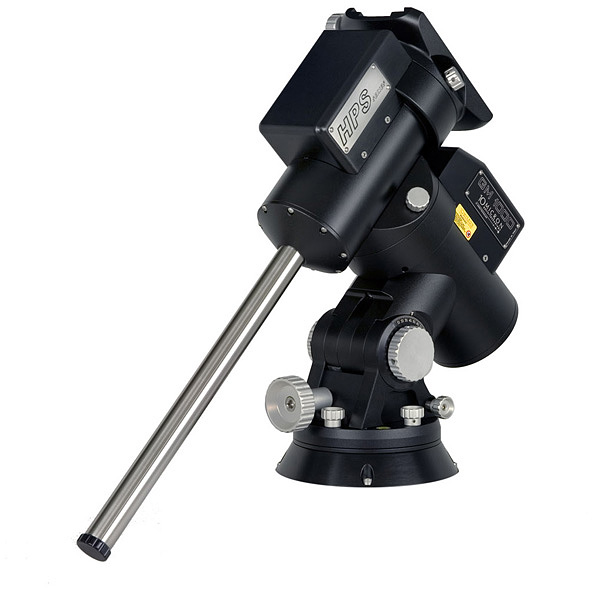

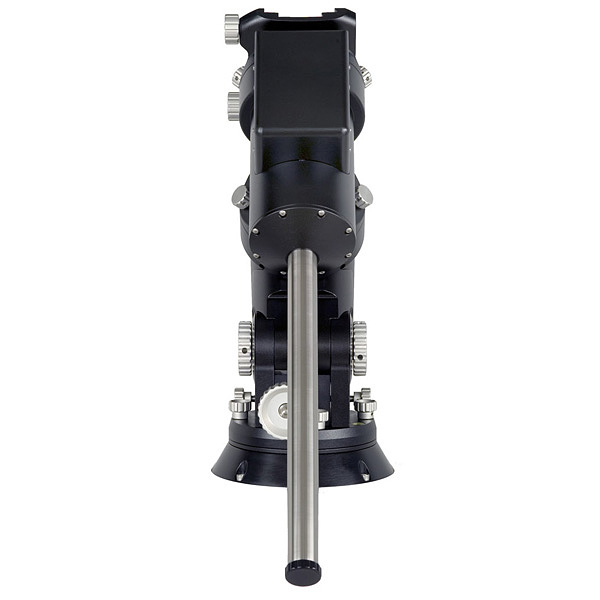

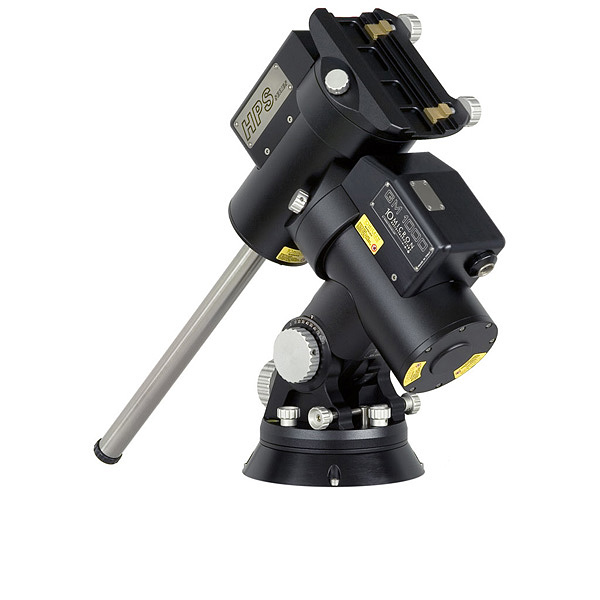

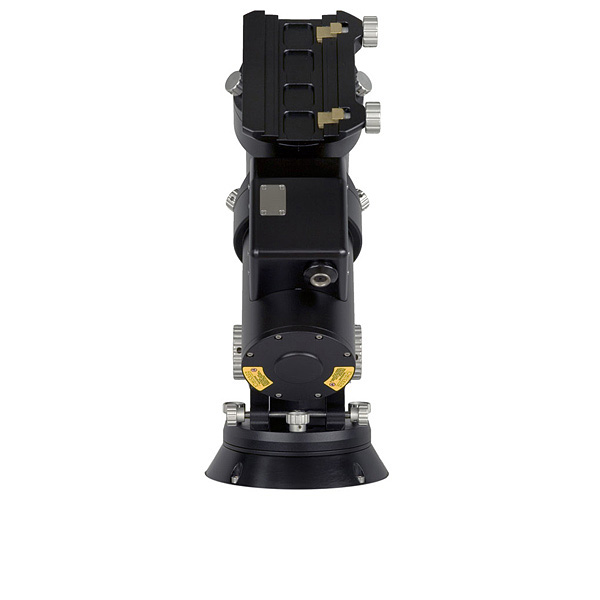

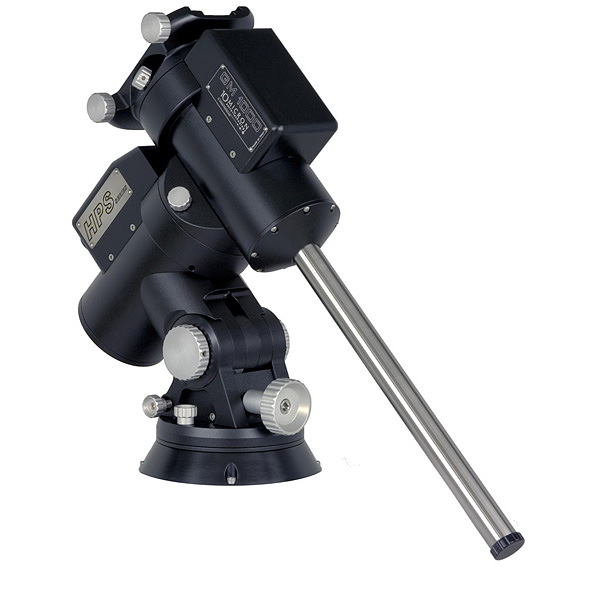

MONTATURA GM1000 HPS 10 MICRON
MONTATURA GM1000 HPS 10 MICRON
10 Micron GM1000HPS pacchetto base. compresa di: Encoders assoluti 2 assi, control box V.2 HPS, Wifi, tastiera metallica con display grafico e controllo temperatura, cavi, barra contrappesi, flangia per treppiede/colonna, scatola in cartone, 10 Micron GM1000HPS pacchetto base. compresa di: Encoders assoluti 2 assi, control box V.2 HPS, Wifi, tastiera metallica con display grafico e controllo temperatura, cavi, barra contrappesi, flangia per treppiede/colonna, scatola in cartone, 10 Micron GM1000HPS pacchetto base. compresa di: Encoders assoluti 2 assi, control box V.2 HPS, Wifi, tastiera metallica con display grafico e controllo temperatura, cavi, barra contrappesi, flangia per treppiede/colonna, scatola in cartone, 10 Micron GM1000HPS pacchetto base. compresa di: Encoders assoluti 2 assi, control box V.2 HPS, Wifi, tastiera metallica con display grafico e controllo temperatura, cavi, barra contrappesi, flangia per treppiede/colonna, scatola in cartone,
10 Micron GM1000HPS pacchetto base. compresa di: Encoders assoluti 2 assi, control box V.2 HPS, Wifi, tastiera metallica con display grafico e controllo temperatura, cavi, barra contrappesi, flangia per treppiede/colonna, scatola in cartone, 10 Micron GM1000HPS pacchetto base. compresa di: Encoders assoluti 2 assi, control box V.2 HPS, Wifi, tastiera metallica con display grafico e controllo temperatura, cavi, barra contrappesi, flangia per treppiede/colonna, scatola in cartone, 10 Micron GM1000HPS pacchetto base. compresa di: Encoders assoluti 2 assi, control box V.2 HPS, Wifi, tastiera metallica con display grafico e controllo temperatura, cavi, barra contrappesi, flangia per treppiede/colonna, scatola in cartone, 10 Micron GM1000HPS pacchetto base. compresa di: Encoders assoluti 2 assi, control box V.2 HPS, Wifi, tastiera metallica con display grafico e controllo temperatura, cavi, barra contrappesi, flangia per treppiede/colonna, scatola in cartone,
10 Micron - 10M1000
10 Micron GM1000HPS pacchetto base. compresa di: Encoders assoluti 2 assi, control box V.2 HPS, Wifi, tastiera metallica con display grafico e controllo temperatura, cavi, barra contrappesi, flangia per treppiede/colonna, scatola in cartone,
GM1000HPS Equatorial Mount Head (Standard Package), including: absolute axis-encoders, motor control box V.2 HPS, WiFi, handcontrol unit with graphic display and temperature control, cables, counterweight bar, pier adapter for tripod carton-box
EUR       8.692,50 scarica la scheda in PDF disponibile
EUR 7.125,00 + local tax VAT 22%. Only for EU customer
Others also bought the following products
  Full Package for GM1000HPS + ARIES tripod 10 Micro... Tripod ARIES by 10Micron - new (for GM1000 mounts ... 3 kg Steel Counterweight for GM1000 mount. Hole di... 6 kg Steel Counterweight for GM1000 mount. Hole di...
  10 Micron Portable stabilized Power Supply. Input ...

Bookmark and Share
 con rate a partire da € 162/mese
 Acquista a rate per un ordine di almeno EUR 600 ! (only for Italy)
TAX FREE for not EU customer
Pagamenti con le principali carte di credito su circuito PayPal
VISA AMEX MASTERCARD POSTEPAY AURA PAYPAL
Bonifico Contrassegno Rateizzazioni not EU customer

L’evoluzione della perfezione.

La montatura GM1000 HPS La montatura GM1000 HPS rappresenta oggi la scelta più evoluta per moltissimi astrofili esigenti, in quanto coniuga tutta la tecnologia esclusiva 10Micron, con gli encoder assoluti che consentono pose non guidate, con pesi e dimensioni ottimali per chi non possiede una postazione fissa.

E’ infatti adatta per sostenere strumentazione fino a un peso di 25kg (contrappesi esclusi), ideale perla maggior parte degli astrofili itineranti. Il puntamento avviene grazie a due servomotori brushless, con trasmissione a cinghia dentata a gioco zero. Su entrambi gli assi la riduzione finale avviene tramite un classico sistema a corona dentata a 250 denti, in bronzo B14, da 125mm di diametro, con vite senza fine in acciaio da 20mm. La massima rigidità è garantita dagli assi in acciaio da 30mm di diametro. La piastra di montaggio a doppia coda di rondine garantisce la compatibilità con le slitte tipo Vixen e tipo Losmandy, usate da molti fabbricanti di telescopi.

L’elettronica (control box) è montata in una scatola indipendente, facilmente asportabile. I cavi di collegamento di motori, encoder e pulsantiera sono tutti forniti di viti di blocco di sicurezza. La montatura può essere controllata utilizzando la pulsantiera in dotazione, eliminando la necessità di qualsiasi PC esterno. La pulsantiera è costruita appositamente per mantenere la leggibilità in tutte le condizioni di illuminazione. Sia il display che i tasti ergonomici, progettati per l’uso con i guanti, sono retroilluminati in rosso. Un riscaldatore mantiene il display alla temperatura ottimale. In alternativa è possibile utilizzare la porta seriale RS-232 oppure la connessione Ethernet per controllare la montatura con i software più diffusi. In più, un apposito software fornisce una pulsantiera virtuale che replica esattamente le funzioni della pulsantiera standard. La porta RS232 può essere usata anche per pilotare direttamente un’eventuale cupola. Questa flessibilità rende la GM1000HPS ideale per osservatori e postazioni remotizzate. Il database di oggetti comprende numerosi cataloghi di stelle e oggetti deep-sky fino alla 16a magnitudine. Gli oggetti del sistema solare vengono inseguiti in modo da compensarne il moto proprio rispetto alle stelle. Caricando nella montatura elementi orbitali di comete, asteroidi e satelliti artificiali, essi potranno essere utilizzati direttamente dal controller (senza PC) per il puntamento e l’inseguimento.

Il puntamento prevede l’utilizzo di un modello contenente fino a 100 stelle che permette la correzione non solo dei classici errori di puntamento al polo e di non-ortogonalità dell’asse ottico del telescopio, ma anche delle flessioni più importanti del tubo ottico. In questo modo è possibile ottenere precisioni di puntamento dell’ordine di 20″ RMS su tutto il cielo. Lo stesso modello può essere usato durante l’inseguimento per ottenere la massima precisione, compensando anche la rifrazione atmosferica, tenendo conto anche dei dati di pressione e temperatura locali. Una serie di funzioni ausiliarie rende più facile e veloce l’allineamento al polo. È possibile salvare e poi recuperare i dati di allineamento di diverse sessioni osservative. Questa funzione è molto utile se si cambiano spesso i setup con diversi strumenti.

Il problema dell’inseguimento attraverso il meridiano, tipico delle montature alla tedesca, è risolto permettendo il movimento fino a 30° oltre il meridiano, configurabili, in entrambe le direzioni. In questo modo è possibile inseguire un oggetto che attraversa il meridiano per un tempo fino a quattro ore. L’accuratezza dell’inseguimento rende l’autoguida inutile per la maggior parte degli usi.

Gli encoder assoluti presenti su entrambi gli assi permettono infatti di ottenere un errore di inseguimento tipico inferiore a 1″.

È comunque possibile effettuare l’autoguida utilizzando la porta compatibile ST4 o via collegamento seriale/Ethernet, con velocità configurabile da 0,1x a 1x. Un’apposita funzione permette inoltre di correggere automaticamente la velocità di autoguida in base alla declinazione. In questo modo non è più necessario ricalibrare l’autoguida quando si osserva a una diversa declinazione.

Dedicata all’uso sul campo, la GM1000HPS è una montatura facilmente trasportabile. Il corpo principale della montatura senza la barra contrappesi pesa solamente 19,5 kg, e in combinazione con il treppiede da campo si ottiene una combinazione vincente per l’uso mobile. Altre funzioni del sistema per ottenere la massima flessibilità d’uso sono le seguenti:

L’accensione e lo spegnimento possono essere comandati sfruttando il contatto apposito sul pannello della control box.

Lo strumento può essere bilanciato elettronicamente, senza la necessità di sbloccare le frizioni.

La montatura può essere parcheggiata in diverse posizioni definite dall’utente.

Un’eventuale cupola può essere pilotata direttamente tramite la porta seriale RS-232, evitando la necessità di utilizzare un computer esterno a questo scopo.

Il firmware è in grado di effettuare tutti i calcoli atti a garantire che la fenditura della cupola sia sempre allineata al tubo ottico, qualunque sia il posizionamento della montatura all’interno della cupola e con qualsiasi tipo di montaggio del tubo ottico sulla montatura.

Evolving perfection.

The GM1000HPS mount is built for the demanding observer using photographic instruments up to a weight of 25kg – 55 lbs (counterweights not included). Movements are driven by two servo brushless motors, with timing belt reduction having zero backlash. Both axes feature a classic worm – wormwheel pairing. The wormwheels are made of bronze (B14), with a diameter of 125mm and 250 teeth, while the worms are built of alloy steel with a diameter of 20mm. The axes themselves are made of 30mm diameter alloy steel, for the maximum rigidity. The double dovetail mounting plate guarantees the maximum compatibility with many telescope manufacturers.
The electronics is housed in an independent control box, easily removable. The connections of motors, encoders and hand pad feature security lock screws. The mount can be controlled using the included hand pad, without connecting an external PC. The keypad is built in order to maintain the maximum readability in all lighting conditions. Both the display and the ergonomic keys, allowing for the use of gloves, feature a red backlight. An heater keeps the display warm for usage below freezing temperatures.
The mount can be controlled using the most common software packages by connecting it to a PC with the RS-232 serial port or the Ethernet connection, via the proprietary 10Micron ASCOM driver or the Meade compatible command protocol. Furthermore, a dedicated software (also included with the mount) can be used to create a “virtual hand pad” replicating exactly the functions of the physical hand pad. The RS-232 port can also be used to control an external dome. This flexibility makes the GM1000HPS an ideal mount for observatories and remotized observing sites. The object database contains many star catalogs and deep-sky objects up to the 16th magnitude. Solar system objects can be tracked so that their motion is compensated with respect to the stars. You may load orbital elements of comets, asteroids and artificial satellites into the mount, so that these objects can be tracked directly using the hand pad (without any external PC).
Pointing is made accurate through the usage of a model containing up to 100 stars, which allows for the correction of the classical polar alignment and conic errors, and also of the most important flexure terms of the optical tube. In this way it is possible to obtain pointing accuracies of the order of 20 arcseconds RMS. The same model can be used in order to obtain the maximum tracking accuracy, compensating also for the atmospheric refraction (depending on the local atmospheric pressure and temperature). A series of auxiliary functions is provided to help the user for quick aligning the mount to the celestial pole. You may save and recover the alignment data of different observing sessions. This function is very useful if you have many instruments in different setups, each one requiring different flexure corrections.
Tracking through the meridian, a typical problem with german mounts, is solved allowing for tracking for up to 30° past the meridian (configurable), in both directions. In this way any object can be tracked for at least four hours.
The tracking accuracy makes autoguiding not necessary for many uses. The absolute encoders on both axes allows to obtain a typical tracking error below 1 arcsecond. It is possible to autoguide anyway, using the ST4-compatible port or through the serial/Ethernet connection, with a guide rate configurable from 0.1x to 1x. The guide rate can be automatically corrected for the declination of the target, so that there is no need of recalibrating the autoguide when observing at different declinations.
Designed for field use, the GM1000HPS is easily transportable. The main body of the mount, without the counterweight shaft, has a weight of only 19.5 kg – 43 lbs.
Other functions of the mount are designed in order to obtain the maximum flexibility in the most usage conditions. The mount can be switched on and off using the dedicated connector on the control box panel. You can use the electronic balance functions in order to balance your instrument without unlocking the clutches. The mount can be parked in different user-defined positions. An external dome can be controlled directly using the RS-232 serial port, avoiding the need of using a dedicated external PC. Once configured with your instrument parameters, the firmware is able to make all the calculations required for positioning the dome slit in front of your optical tube, for almost all instrument configurations.
Tracking through the meridian, a typical problem with german mounts, is solved allowing for tracking for up to 30 past the meridian (configurable), in both directions. In this way any object can be tracked for at least four hours.
The tracking accuracy makes autoguiding not necessary for many uses. The absolute encoders on both axes allows to obtain a typical tracking error below 1 arcsecond.
It is possible to autoguide anyway, using the ST4-compatible port or through the serial/Ethernet connection, with a guide rate configurable from 0.Ix to Ix. The guide rate can be automatically corrected for the declination of the target, so that there is no need of recalibrating the autoguide when observing at different declinations. Designed for field use, the GMIOOOHPS is easily transportable. The main body of the mount, without the counterweight shaft, has a weight of only 19.5 kg – 43 Ibs. Other functions of the mount are designed in order to obtain the maximum flexibility In the most usage conditions.
The mount can be switched on and off using the dedicated connector on the control box panel. You can use the electronic balance functions in order to balance your instrument without unlocking the clutches.
The mount can be parked in different user-defined positions. An external dome can be controlled directly using the RS-232 serial port, avoiding the need of using a dedicated external PC. Once configured with your instrument parameters, the firmware is able to make all  the calculations required for positioning the dome slit in front of your optical tube, for almost all instrument configurations.




Caratteristiche Tecniche / Specifications

Tipologia Montatura equatoriale alla tedesca
Peso (montatura) 19.5 kg – 43 lbs senza accessori
Carico massimo (strumentazione) ~ 25 kg – 55 lbs
Intervallo di regolazione latitudine 0° – 82° (90° opzionale)
Intervallo di regolazione fine azimut +/− 7.5°
Barra contrappesi diametro 30 mm, acciaio inox, peso 1,7 kg – 3.7 lbs
Assi diametro 30 mm, acciaio legato bonificato
Cuscinetti multipli a rulli conici
Corone dentate 250 denti, diametro 125 mm, bronzo B14
Viti senza fine diametro 20mm, acciaio legato, rettificate e lappate
Sistema di trasmissione Sistema senza giochi con cinghia di trasmissione e recupero automatico del gioco
Motori servomotori brushless
Alimentazione 24 V DC
Consumo ~ 0,5 A a velocità siderale
~ 3 A alla velocità massima
~ 4 A di picco
Velocità di puntamento regolabile da 2°/s a 15°/s
Precisione di puntamento < 20” con mappatura software interna a stelle multiple
Precisione di inseguimento media < +/– 1" tipica in 15 minuti (< 0.7" RMS) con mappatura software interna a stelle multiple e compensazione degli errori di allineamento al polo e delle flessioni
Limite di sicurezza +/− 30° oltre il meridiano in a.r. (software)
+/− 45° oltre il meridiano in a.r. (fermo meccanico)
Porte di comunicazione porta RS–232; porta GPS; porta autoguida con protocollo ST–4; porta Ethernet
Puntamento oggetti Stelle: per nome, lettera di Bayer, numero di Flamsteed, Bright Star Catalogue, SAO, HIP, HD, PPM, ADS, GCVS. Deep-sky: M, NGC, IC, PGC ,UGC limitati a MV = 16. Sistema solare: Sole, Luna, pianeti, asteroidi, comete, satelliti artificiali. Coordinate equatoriali e altazimutali. Oggetti definiti dall`utente, posizioni di puntamento rapide
Funzioni firmware parcheggio montatura in posizioni definite dall`utente, funzioni di allineamento a 2 stelle, 3 stelle raffinabili fino a 100 stelle, funzioni per la correzione dell`errore di puntamento al polo e di ortogonalità, stima dell`errore di puntamento medio, salvataggio di modelli di puntamento multipli, velocità di inseguimento siderale, solare, lunare e impostabile dall`utente su due assi, correzione della velocità di autoguida in base alla declinazione, configurazione dei limiti di altezza sull`orizzonte e puntamento oltre il meridiano, limitazione del puntamento su un lato del meridiano, bilanciamento assistito, impostazioni data, ora e coordinate manualmente o tramite GPS collegato, controllo cupola via RS-232, impostazione dati rifrazione atmosferica, configurazione di rete, filtro per comete e asteroidi visibili, impostazione lingua dell`interfaccia, assistenza remota via Internet.
Controllo da PC Controllo remoto via RS-232 o via Ethernet, tramite driver ASCOM 10micron o protocollo compatibile Meade; aggiornamento firmware ed elementi orbitali di comete, asteroidi e satelliti artificiali via RS-232 o Ethernet; pulsantiera virtuale via RS-232 o Ethernet. Wi-Fi incluso per connessione tramite Tablet, Smartphone ecc.
