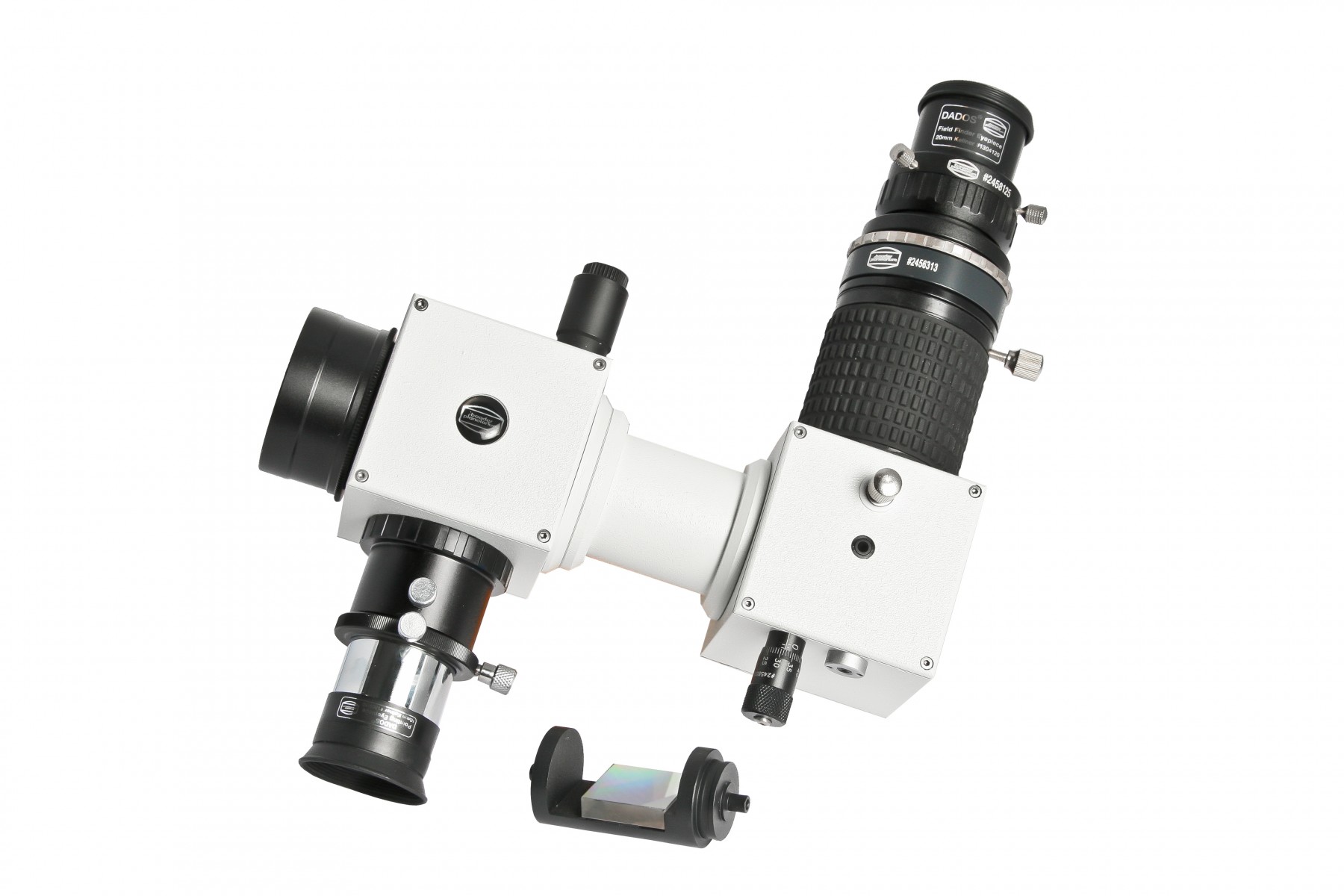

Quando abbiamo svelato il prototipo di DADOS® alcuni anni fa, abbiamo ascoltato attentamente le seguenti discussioni online, che hanno portato a diversi grandi cambiamenti nella progettazione del prodotto.
Quindi, molte idee e critiche da spettroscopisti attivi sono state incorporate nel design del DADOS®. Siamo molto grati per tutti i feedback, perché siamo sicuri che il prodotto finale è diventato molto meglio grazie a questo.
DADOS® è progettato per i telescopi con circa f / 10 o più. Aperture più veloci causeranno un po `di vignettatura. La risoluzione spettrale non è influenzata da questo in alcun modo.
Dados Reflection Grating
Al giorno d`oggi, usiamo i seguenti tre reticoli di riflessione (200 L / mm come standard, 900 L / mm e 1200 L / mm venduti separatamente) che sono copie di griglie master speciali (non sono griglie standard da un catalogo!) - la Fiammata l`angolo delle griglie (così come l`ottica, vedi sotto) si abbina perfettamente alle proprietà geometriche e ottiche del DADOS®.
BP2458557 Griglia a riflessione con 200 linee / mm, cementata su supporto grigliato inclinabile
BP2458556 Griglia a riflessione con 900 linee / mm, cementata su supporto grigliato inclinabile
BP2458559 Griglia a riflessione con 1200 linee / mm, cementata su supporto grigliato inclinabile

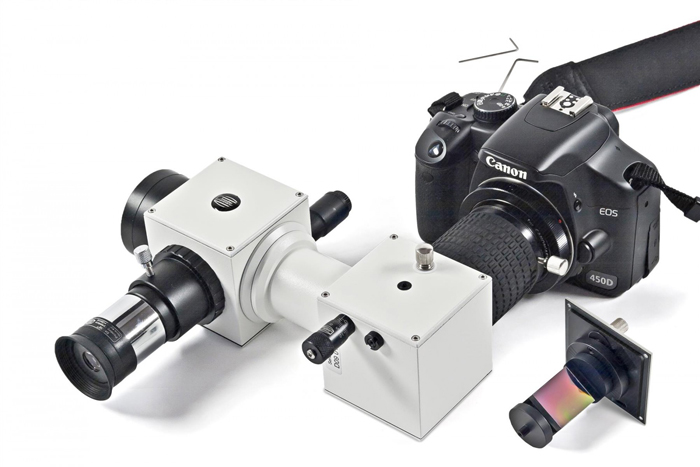

La gamma di lunghezze d`onda desiderate può essere impostata con un micrometro. È incluso un robusto connettore T-2 per telecamere CCD di grandi dimensioni (ad es. SBIG) o diversi adattamenti dei portaoculari (nonché un "Backfokus" molto più grande).
Altre griglie con dimensioni comuni di 25x25x6mm con una risoluzione maggiore o minore possono essere utilizzate anche con DADOS®.
L`efficienza dello spettrografo a fessura DADOS® è almeno del 60% a 550 nm.
Proprietà delle griglie appositamente progettate del DADOS®
grata |
Dispersione a 550 nm |
risoluzione spettrale lambda / delta lambda a 550 nm con i 3 diametri della fessura |
gamma spettrale coperta |
linee / mm |
nm / mm |
nm / 9 μm Pixel |
25 μm |
35 μm |
50 μm |
ST-7 / ST-402 |
ST-8 / ST-1603 |
200 |
47,61 |
0443 |
543 |
388 |
272 |
328 |
656 |
900 |
12,67 |
0114 |
3818 |
2727 |
1909 |
87 |
174 |
Le Fessure
Il secondo elemento centrale oltre alle griglie è l`elemento a fessura riflettente con una tripla fessura fabbricata con precisione (con larghezze degli spazi di 25/35 / 50μm). Puoi vedere tutte e tre le fenditure allo stesso tempo e scegliere facilmente quello giusto per ogni oggetto a colpo d`occhio.
Grazie all`elemento a fessura che si riflette in avanti con bordi estremamente nitidi e perfettamente uniformi e un sofisticato sistema ottico aggiuntivo di specchio inclinato e obiettivi di proiezione, puoi concentrarti, proprio come con gli spettrografi più grandi, direttamente sull`immagine della stella con prezzi accessibili, telecamere o webcam con guida CCD comuni (non inluse) o persino con un oculare di guida e guida facilmente il telescopio!
Oculari
Sono inclusi due oculari Dados Kellner da 1¼ "a prezzi ragionevoli con lunghezza focale da 10 mm (BP1304110) e 20 mm (BP1304120), che possono essere utilizzati per la ricerca di oggetti e per la guida manuale senza telecamera di guida. di consegna) costituito da un LED rosso che aiuta a mettere a fuoco la stella guida e la fessura stessa, illumina la fessura dalla parte posteriore verso la telecamera / l`oculare di guida, in modo che la luce del LED non raggiunga la lente del collimatore.
Sistema di lenti
Il sistema del collimatore davanti / dietro la griglia Blaze è costituito da un sistema acromatico e tripletto. Questi sono stati appositamente progettati per la migliore risoluzione possibile e sono rivestiti con il miglior rivestimento antiriflesso disponibile. Questi non sono obiettivi standard da un catalogo!
La lente del collimatore può essere spostata su una vasta gamma con un fuocheggiatore elicoidale da 2 "con estrema precisione, in modo che sia possibile mettere a fuoco (quasi) tutte le telecamere CCD e DSLR conosciute (e quasi tutti gli oculari standard).
Adattamento e montaggio
Sul lato del telescopio, il DADOS® ha un naso nero da 2 ", che può essere collegato a una lampada di calibrazione neon disponibile opzionalmente (BP2458590 - non inclusa) con un cavo da 2" e un cavo da 220V.
Se si rimuove il portaobiettivi, è possibile utilizzare la filettatura femmina standard da 2 "SC all`interno della parte anteriore del DADOS® per una varietà di altri adattamenti.Abbiamo diversi adattatori per una connessione robusta utilizzando questo filo, ad esempio un 2" / T -2 riduttore (n. 295 8242) per collegare il DADOS® direttamente all`ottica con la filettatura fotografica T-2 standard (M42x0.75).
È anche possibile utilizzare la filettatura femmina da 2 "del cubo anteriore per avvitare il DADOS® senza il nosepiese direttamente su un telescopio Schmidt-Cassegrain. Utilizza il nostro 2" Locking-Ring (BP2458270) per fissare il DADOS® in qualsiasi orientamento: in questo modo, puoi persino montarlo tra i bracci delle forcelle di molti Schmidt-Cassegrain con un attacco alt-az. Sia la guida che la telecamera per immagini sono montate in un angolo di 90 ° verso il DADOS® per mantenerlo il più compatto possibile.
Dados Rohrschelle
Per montare il DADOS® su un telescopio o collegare altri accessori, è disponibile un morsetto con filettatura da 3/8 "e 1/4" (BP2458593) e diametro di 38 mm.
Il morsetto a due pezzi ha una filettatura da 3/8 "sul lato inferiore (un coprifilo da 1/4" è incluso) e un filo da 1/4 "sulla parte superiore.
Magnesio-Triplett
Puoi usarlo per montare il DADOS® su una testa a sfera o un gruppo tangente come unità secondaria. Ne hai assolutamente bisogno in una classe per montare il DADOS® su un banco ottico o per qualsiasi installazione senza un telescopio.
Ci sono molti adattatori disponibili per tutti i tipi di telecamere di guida e per quasi tutte le telecamere CCD di imaging - basta dare un`occhiata ai nostri accessori Astro T-2®
