BAADER FLIP MIRROR II
BAADER FLIP MIRROR II
Guida fuori asse per  Baader FlipMirror II (BFM-OAG) Guida fuori asse per  Baader FlipMirror II (BFM-OAG) Guida fuori asse per  Baader FlipMirror II (BFM-OAG) Guida fuori asse per  Baader FlipMirror II (BFM-OAG)
Baader Planetarium - BP2956951
Guida fuori asse per Baader FlipMirror II (BFM-OAG)
Off Axis Guider for Baader FlipMirror II (BFM-OAG)
EUR       100,47
 RISPARMI 5,02 EURO
EUR      95,45 scarica la scheda in PDF disponibile
EUR 78,23 + local tax VAT 22%. Only for EU customer
ULTERIORE SCONTO 3% PAGAMENTO BONIFICO EUR 92,59
Others also bought the following products
  Baader FlipMirror II (BFM II)... DT-4 / 1" nosepiece-extension (threads into 11/4"... FR-4: Focusing Ring Collar 1" (1.25" Stop-Ring)... Polaris I - Measuring- and Guiding-Eyepiece, 25mm,...
  Baader VariLock 29, lockable T-2 ExtensionTube 20-...

Bookmark and Share

 Acquista a rate per un ordine di almeno EUR 600 ! (only for Italy)
TAX FREE for not EU customer
Pagamenti con le principali carte di credito su circuito PayPal
VISA AMEX MASTERCARD POSTEPAY AURA PAYPAL
Bonifico Contrassegno Rateizzazioni not EU customer

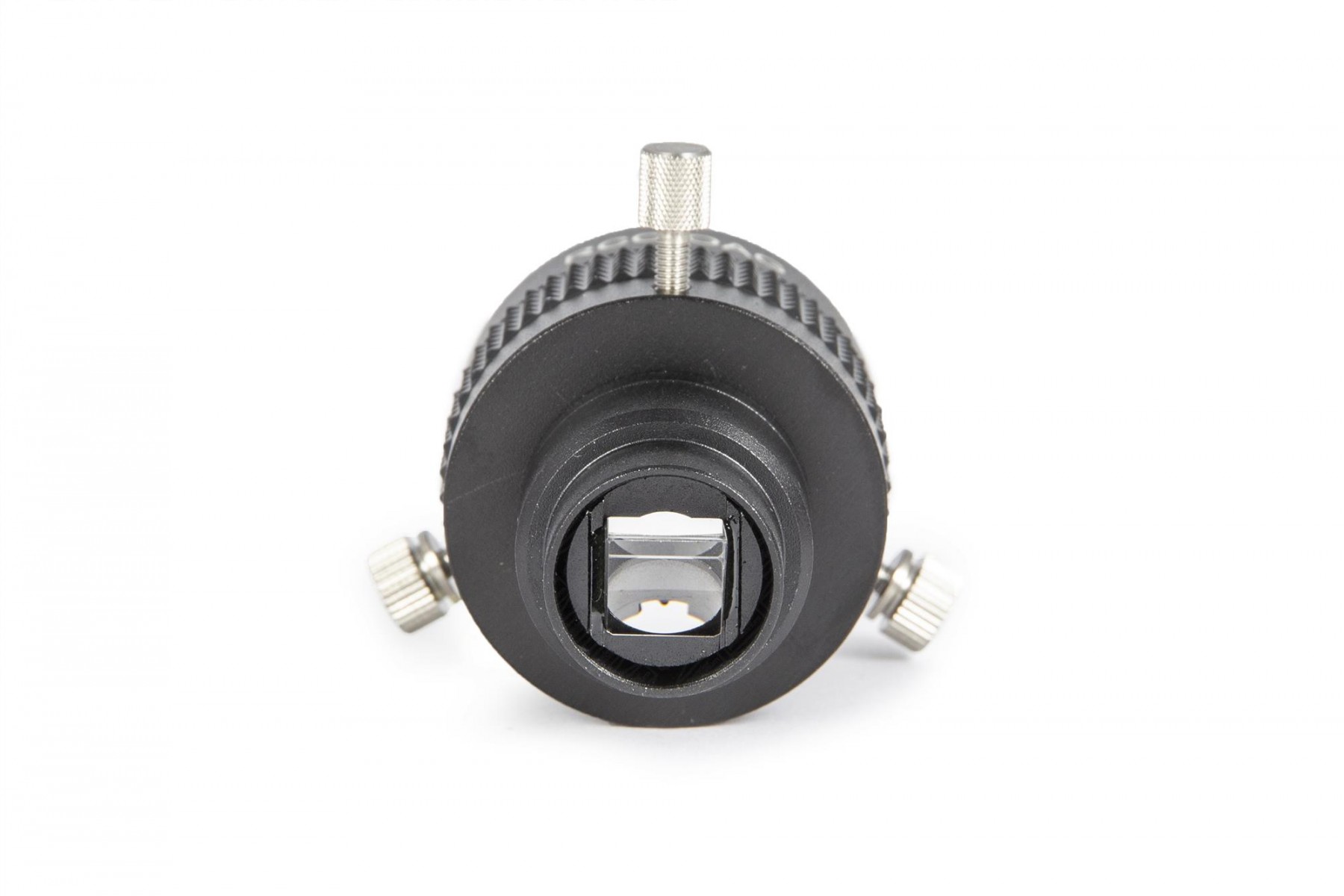

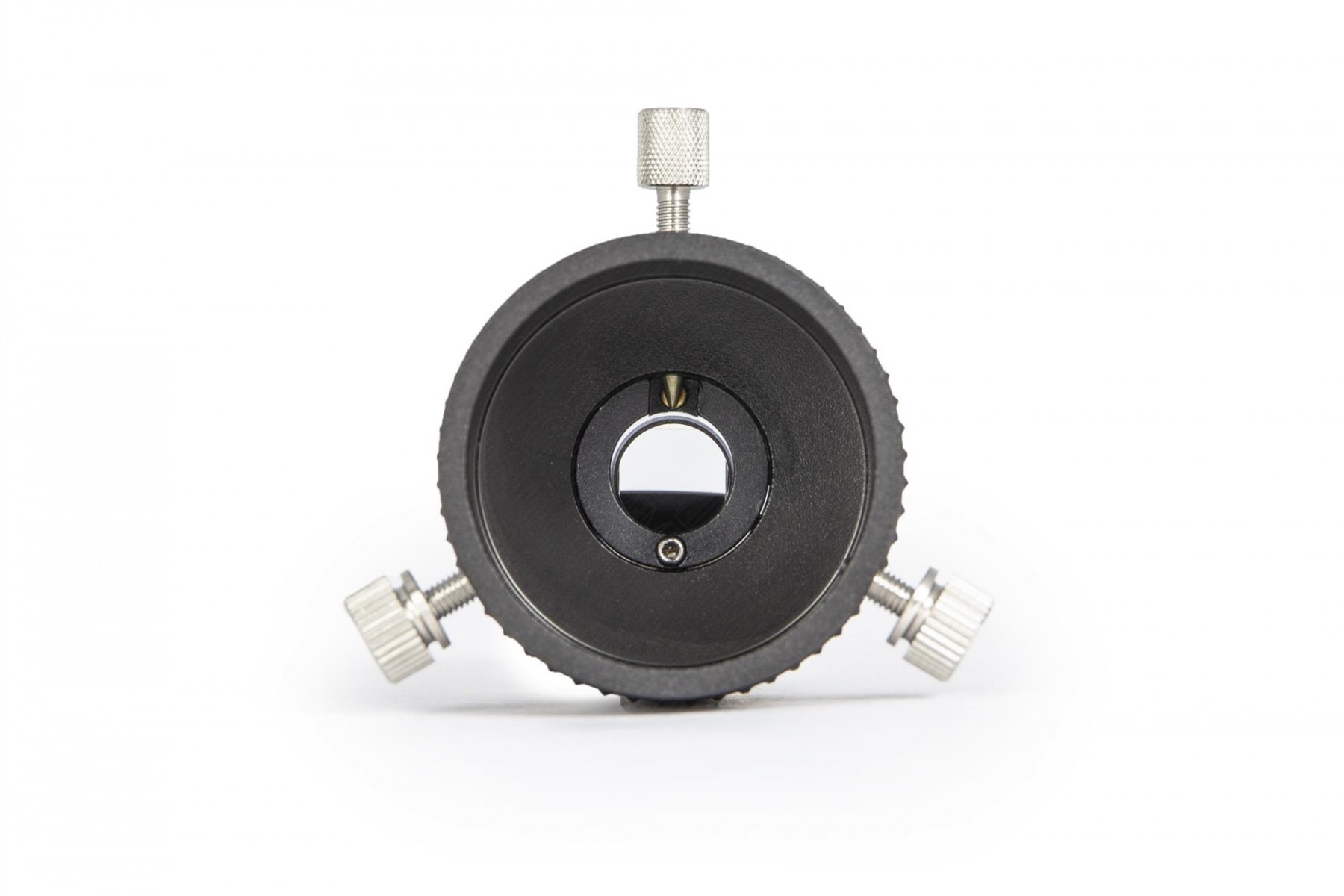

Questo Off-Axis-Guider realizzato per il Baader FlipMirror II (BFM II) Mirror Diagonal BP2458055 . Si collega nella parte inferiore del BFM II (nasello da 19 mm) e invia la luce attraverso un prisma di raccolta a una videocamera con autoguider, indipendentemente dalla posizione dello specchio. Per collegare l`Off-Axis-Guider invece a un telescopio senza BFM II, necessario Off Offis Guider for RCC (RCC-OAG) BP2956950  con filettature T-2.

possibile collegare il Off-Axis-Guider per il Baader FlipMirror II (BFM-OAG) direttamente alla Baader FlipMirror II Mirror Diagonal . Devi solo rimuovere il piccolo anello distanziatore che incluso come mostrato nell`immagine a sinistra, in modo che il prisma sia completamente inserito nel percorso della luce del BFM II.

Nota: questo l`unico prisma che pu essere regolato per centrare attivamente una stella sul chip guida. Il lato verticale del prisma deve essere rivolto verso il telescopio.

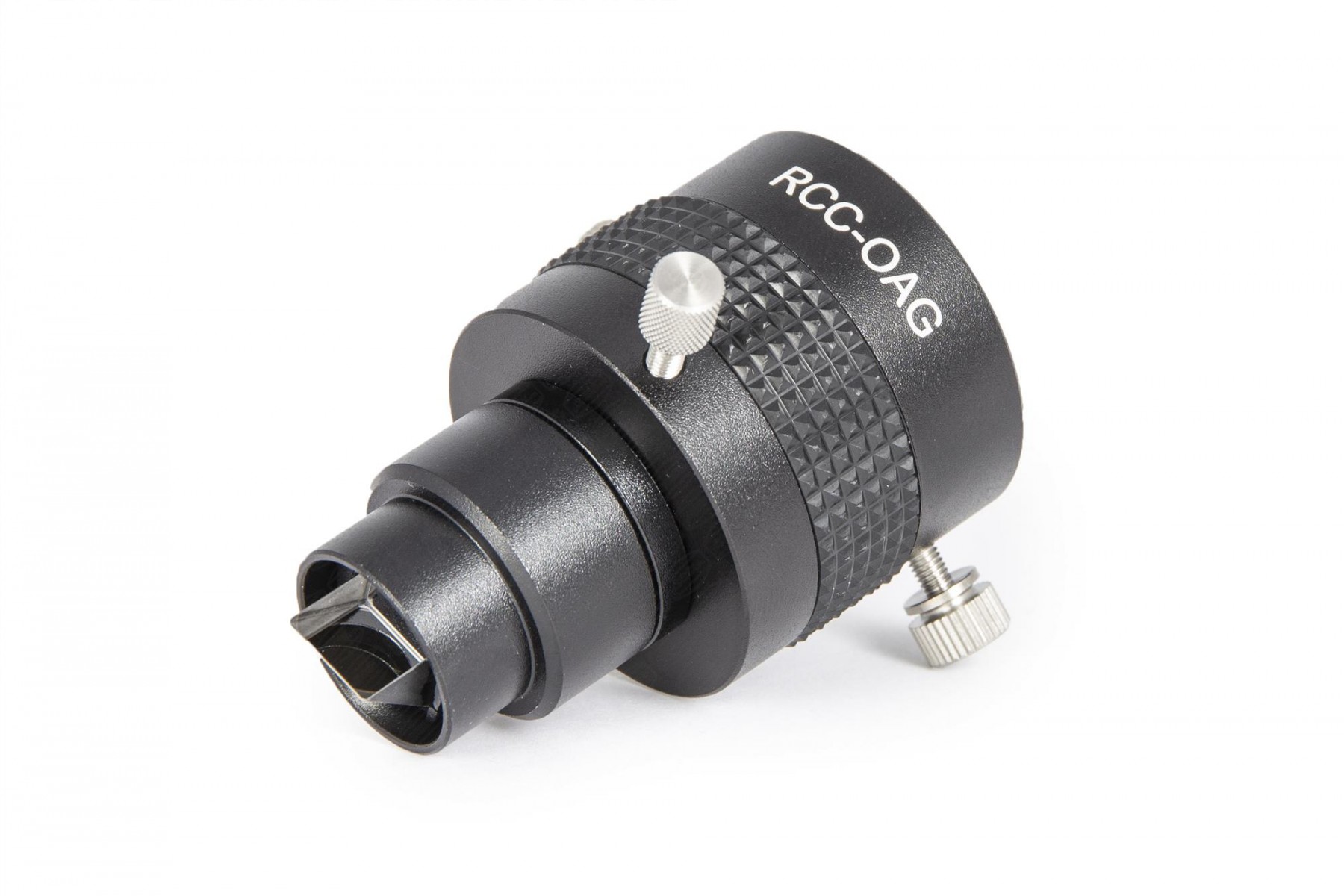

Il BFM-OAG fa anche parte del Off Axis Guider per RCC (RCC-OAG) BP2956950 . Per utilizzare questo articolo (qualora in vostro possesso) con il BFM II, necessario rimuovere l`unit con il prisma di raccolta dall`anello T-2 e l`anello distanziatore dal prisma di raccolta esattamente come con il Off-Axis-Guider per BFM II .

Il prisma sempre sotto lo specchio in modo che possa essere utilizzato anche quando lo specchio abbassato, ad esempio per guidare una telecamera planetaria collegata alla porta superiore. Quando lo specchio rivolto verso l`alto, la telecamera sulla parte posteriore deve essere allineata in modo tale che il prisma si trovi sotto il lato lungo del sensore.

Sono disponibili diverse opzioni per impostare la videocamera di guida sullo stesso piano di messa a fuoco delle telecamere / oculari collegati al percorso principale del FlipMirror. possibile utilizzare le normali combinazioni di prolunghe T-2 o M48 per modificare la posizione della fotocamera / oculari. Se devi portare l`autoguider pi lontano dal BFM II, puoi estendere il nasello da 1 "del tuo autoguider con una o due prolunghe DT-4-nosepiece BP1905130 e bloccare la posizione con il Focusing Ring Collar FR-4 BP1905131 .

Se si utilizza un Off-Axis Guider, necessario considerare anche la posizione di messa a fuoco della telecamera di guida. Se si utilizza Off-Axis-Guider per Baader FlipMirror II e una videocamera di guida il cui piano immagine si trova all`estremit superiore di Off-Axis-Guider (ovvero senza ulteriore messa a fuoco posteriore), il piano dell`immagine della telecamera e dell`oculare circa 24 mm dietro i due filetti T-2 del BFM II. Una telecamera CCD con una breve messa a fuoco posteriore, ad esempio, pu essere regolata su questa distanza con un VariLock 29, cos come l`oculare Polaris I a mirino quando collegato direttamente al VariLock 29 tramite T-2. Pertanto, possibile un adattamento molto breve.

Se si utilizza una DSLR tramite un adattatore T-2 o un morsetto per oculare per l`oculare, necessario un maggiore fuoco posteriore. Quindi, la telecamera di guida deve essere posizionata a una distanza maggiore dal BFM II. Il modo pi semplice per farlo utilizzare l` estensione del nasello DT-4 BP1905130 con una lunghezza complessiva di 18,5 mm. Ha il diametro di oculari "1" ed avvitato nella filettatura del filtro "1" della telecamera di guida. Con una o due di queste estensioni, possibile posizionare praticamente qualsiasi telecamera sulla guida fuori asse in modo che sia parfocale con la telecamera di registrazione.
Off Axis Guider (BFM-OAG) for direct connection to the Baader FlipMirror II Star Diagonal BP2458055, 195,-)

This is the only prism that can be tuned to actively center a star on the guiding chip.

Use the BFM-OAG to attach an autoguider camera to a Baader FlipMirror II Mirror Diagonal that works with every position of the mirror.

With one or two DT-4 nosepiece extensions BP1905130 you can place virtually any camera above the Off-Axis-Guider so that it is parfocal with the recording camera.

The BFM-OAG is also part of the Off Axis Guider for RCC (RCC-OAG) BP2956950

Requires 24mm back focus on BFM II


This Off-Axis-Guider is made for the Baader FlipMirror II (BFM II) Mirror Diagonal #2458055. It connects to the bottom port of the BFM II (19 mm nosepiece) and sends light through a pickup-prism to an autoguider camera, independent of the position of the mirror. To attach the Off-Axis-Guider instead to a telescope without BFM II, you need the Off Axis Guider for RCC (RCC-OAG) # 2956950 with T-2-threads.

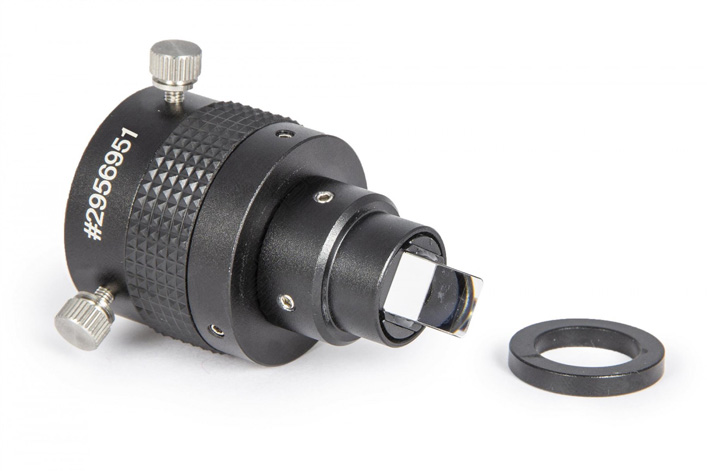

You can attach the Off-Axis-Guider for Baader FlipMirror II (BFM-OAG) directly to the Baader FlipMirror II Mirror Diagonal. You only have to remove the small spacer ring which is included as shown in the image to the left, so that the prism is fully inserted into the light path of the BFM II.

Please note: this is the only prism that can be tuned to actively center a star on the guiding chip. The vertical side of the prism must face the telescope.

The BFM-OAG is also part of the Off Axis Guider for RCC (RCC-OAG) # 2956950. To use this item with the BFM II, you need to remove the unit with the pick-up prism from the T-2-ring and the spacer ring from the pick-up prism exactly as with the Off-Axis-Guider for BFM II.

Off-Axis-Guider unten am BFM II. Das Prisma schaut immer unter dem Spiegel hindurch.
The Off-Axis-Guider mounted under the BFM II. The prism is visible in the housing, under the mirror.
The prism is always below the mirror so that it can also be used when the mirror is down, e.g. to guide a planetary camera connected to the upper port. When the mirror is up, the camera at the rear port should be aligned in such a way that the prism is under the long side of the sensor.

You have several options to set the guiding camera to the same focus plane as the cameras/eyepieces which are connected to main light path of the FlipMirror. You can use the usual combinations of T-2 or M48 extensions tubes to change the position of camera/eyepieces. If you need to bring the autoguider further away from the BFM II, you can extend the 1" nosepiece of your autoguider with one or two DT-4-nosepiece extensions #1905130 and lock the position with the Focusing Ring Collar FR-4 #1905131.

If you are using an Off-Axis Guider, you must also consider the focus position of the guiding camera. If you use the Off-Axis-Guider for Baader FlipMirror II as well as a guiding camera whose image plane is at the upper end of the Off-Axis-Guider (i.e. without additional back focus), the image plane of the camera and eyepiece is about 24mm behind the two T-2 threads of the BFM II. A CCD camera with a short back focus, for example, can be adjusted to this distance with a VariLock 29, as can the Polaris I crosshair eyepiece when connected directly to the VariLock 29 via T-2. Thus, a very short adaptation is possible.

If you use a DSLR via a T-2 adapter, or an eyepiece clamp for the eyepiece, you need more back focus. Then, the guiding camera must be placed at a greater distance from the BFM II. The easiest way to do this is to use the DT-4 nosepiece extension #1905130 with an overall length of 18.5mm. It has the diameter of "1" eyepieces and is screwed into the "1" filter thread of the guiding camera. With one or two of these extensions, you can place virtually any camera over the off-axis guide so that it is parfocal with the recording camera.


Caratteristiche Tecniche / Specifications
