PLAYERONE – Artemis-C Pro (IMX294) USB3.0 Camera a Colore Raffreddata

 1.129,00

La fotocamera raffreddata Artemis-C Pro (IMX294) è sviluppata da Player One Astronomy, è progettata per l’imaging DSO avanzato. adotta il sensore di colore in formato Sony IMX294 4/3″ . La dimensione del pixel di 4,63um  si adatta a una profondità di ben 65,8 Ke con un totale di 11,7 MP  (la risoluzione è 4144 * 2824) e la diagonale è di 23,2 mm .

Caratteristiche:

La linea di telecamere raffreddate DSO è la linea di prodotti più avanzata nella storia di Player One. Iniziamo il progetto dal 2021, attraverso molte modifiche e ricostruzioni abbiamo realizzato questa versione finale. Porta a tutti la nostra tecnologia e il nostro design più recenti, siamo molto orgogliosi di presentare questa linea di fotocamere.

L’alimentatore non è incluso nella confezione della fotocamera, collegamento all’alimentatore 12V 5A di alta qualità: https://player-one-astronomy.com/product/12v-5a-power-supply-dc5-5-x-2-1mm/

Download di driver e software: http://player-one-astronomy.com/service/software/

Download dei manuali: http://player-one-astronomy.com/service/manuals/

Tutorial di installazione di Artemis-C Pro KIT (Demo con Poseidon-C Pro):

Descrizione del prodotto



Nuovo design all’avanguardia

Il poligono come l’esagono regolare è molto Player One, le telecamere raffreddate DSO vogliamo renderlo più bello e pratico. Dopo molti tentativi, fissiamo lo stile finale, che utilizza un ottagono scientifico e tecnologico per costruire la linea del corpo principale e 4 lati sono superfici bombate , integrate da smussi rotondi per ottenere sia rigidità che flessibilità. Il davanti è rotondo per evitare diffrazione su RASA. Il rosso positivo, che è come un fuoco estivo, è abbinato al nero sobrio e costante, e il processo di glassa super fine sull’intera superficie rende la fotocamera lussuosa e fresca e mantiene lo stile Player One.



La fotocamera raffreddata Artemis-C Pro (IMX294) è sviluppata da Player One Astronomy, è progettata per l’imaging DSO avanzato. adotta il sensore di colore in formato Sony IMX294 4/3″ . La dimensione del pixel di 4,63um  si adatta a una profondità di ben 65,8 Ke con un totale di 11,7 MP  (la risoluzione è 4144 * 2824) e la diagonale è di 23,2 mm .



Piastra di inclinazione del sensore a 4 punti di regolazione posteriore

Quando si prendono oggetti del cielo profondo, l’uso della piastra di inclinazione del sensore può ottenere una curvatura di campo molto più piccola del telescopio. Adottiamo la regolazione posteriore e la piastra di inclinazione a 4 punti, presenta molti vantaggi nell’uso.

La regolazione a 4 punti è più facile per sapere quale angolo è necessario regolare. Il cuscinetto ombreggiante in spugna ad alta densità incorporato può bloccare la luce dalle fessure laterali senza perdite laterali.

Per comprendere il metodo di regolazione in 4 punti, abbiamo fatto un esempio per gli utenti:



Raffreddamento profondo

La serie di telecamere raffreddate Player One utilizza un’unità di raffreddamento TEC a 2 stadi, dopo aver migliorato il design della struttura per respingere il calore nella camera della telecamera, Camera Delta-T può raggiungere oltre 40 ℃ .

Cache DDR3 da 512 MB

Come miglioramento, la cache DDR3 nelle fotocamere raffreddate è aumentata a 512 MB. Aiuta a stabilizzare e proteggere la trasmissione dei dati, evita efficacemente la perdita di frame e riduce notevolmente il rumore di lettura.

Con la cache DDR3, la fotocamera non ha più elevate esigenze di elaborazione, avrà comunque prestazioni eccellenti anche se è collegata a una porta USB 2.0.

Tecnologia STARVIS

Artemis-C Pro (IMX294) fotocamera raffreddata basata sulla tecnologia Sony STARVIS , è una tecnologia pixel retroilluminata utilizzata nei sensori di immagine CMOS.

Formato 4/3″

La fotocamera raffreddata Artemis-C Pro ha un formato 4/3″ (19,2 mm*13 mm), questa dimensione è molto popolare per l’imaging DSO.



ADC a 14 bit

Il sensore IMX294 ha un ADC su chip a 14 bit. 14 bit ( 16384 livelli )  fornisce una risoluzione del campione maggiore rispetto a 12 bit (4096 livelli).



Porta dati di tipo C e porta di alimentazione

La parte posteriore della fotocamera raffreddata ha 2 porte dati di tipo C e una porta di alimentazione 12 V CC 5,5 × 2,1 mm.

La porta dati principale supporta il protocollo USB 3.0, la fotocamera può funzionare a 33 fps in modalità RAW8. La porta di tipo C è più facile da collegare quando si monta l’apparecchiatura di imaging durante la notte.

Quando si registrano immagini, poiché la velocità di scrittura effettiva sarà influenzata dalla velocità di scrittura del disco rigido stesso, quando la velocità di scrittura del disco rigido è lenta, la registrazione potrebbe non raggiungere la velocità teorica. Si consiglia di utilizzare un’unità a stato solido di alta qualità per registrare i dati per dare piena riproduzione alle prestazioni della fotocamera.

La fotocamera ha una porta 12V DC5.5*2.1mm per fornire energia sufficiente al sistema di raffreddamento TEC. Se non è necessario attivare il raffreddamento, è sufficiente collegare la porta di tipo C principale, la fotocamera funzionerà come una fotocamera non raffreddata.



Utilizzo standard del cavo



Sistema di raffreddamento e riscaldatore antirugiada

Nella finestra ASCOM, forniamo 3 parametri regolabili: temperatura target, velocità della ventola e potenza anti-rugiada.

Delta-T standard : 40  (±2  ), con temperatura ambiente 30 ℃, velocità della ventola 100%, riscaldatore di rugiada 0% .

Impostazioni Delta-T consigliate : 35 ℃ al di sotto della temperatura ambiente, velocità della ventola 70%, riscaldatore di rugiada 10%, consumo energetico 40-60%.

Anche la velocità di rotazione della ventola di raffreddamento è regolabile, il valore predefinito è 70% di velocità.

Il problema della rugiada è il più grande nemico nell’imaging astronomico, il riscaldatore anti-rugiada integrato nella fotocamera davanti alla fotocamera. La potenza termica è regolabile.

Meccanismo di protezione da sovratensione e sovracorrente

Le telecamere Player One da noi prodotte garantiscono la sicurezza della tua telecamera e di altre apparecchiature attraverso meccanismi di protezione da sovratensione e sovracorrente.

Prestazione

Con guadagno = 0, la fotocamera ha una gamma dinamica di 13 stop e una capacità completa del pozzo di 65,8 Ke, il rumore di lettura è di 7,8 e.

HCG aperto a guadagno = 120, la fotocamera ha una gamma dinamica di 12,97 stop e 14,5 Ke completamente bene, il rumore di lettura scende a soli 1,8e.

Frequenza dei fotogrammi

La fotocamera raffreddata Artemis-C Pro può eseguire 33FPS in modalità RAW8, che è molto più veloce rispetto ai modelli esistenti sul mercato.

Rumore di lettura

Per quanto riguarda il rumore di lettura, promettiamo solennemente che tutti i valori sono ottenuti da test effettivi. E per gli utenti, potresti usare Sharpcap 4 per i test. SC4 ha una funzione chiamata Sensor Analysis , fornisce un modo molto semplice per testare il rumore di lettura.

Abbiamo scritto un tutorial sul nostro sito web: https://player-one-astronomy.com/service/manuals/

Se sei interessato al test del rumore di lettura, puoi provarlo tu stesso, il che è molto semplice.

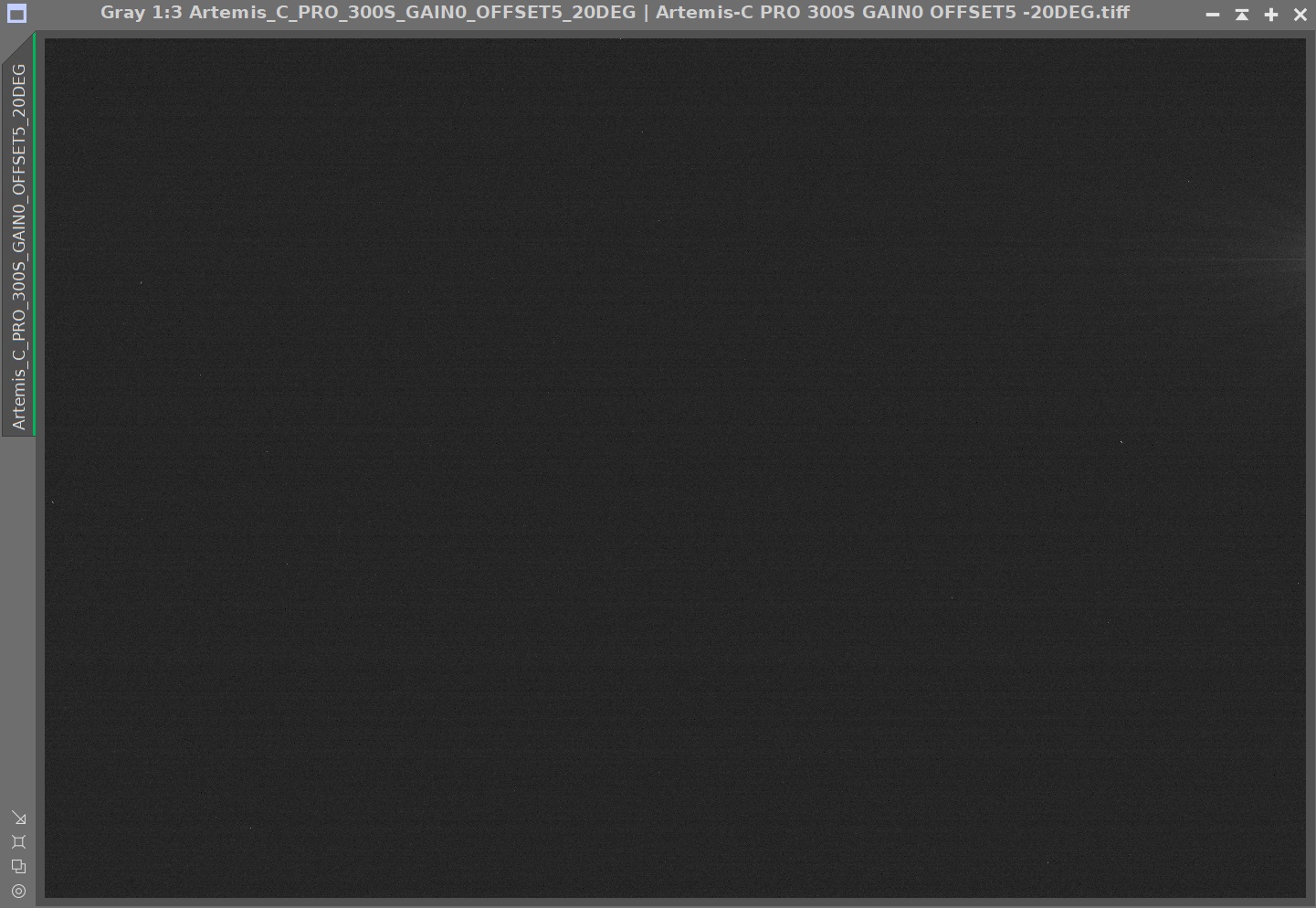

Cornice scura

Forniamo una cornice scura originale della fotocamera Artemis-C PRO, Guadagno=0, offset=5, esposizione=300s, Temp=-20  : Scarica la cornice scura

Corrente Oscura

La corrente di buio è di soli 0,0015 e/s/pix a -20 ℃ e 0,0086 e/s/pix a 0 ℃. Nell’intera curva, la corrente oscura è quasi come una linea dritta, il che può dimostrare che la fotocamera Artemis ha un’ottima qualità.

Curva QE

Questa è la curva del QE relativo di Sony, stimiamo che il picco del QE di IMX294 sia di circa il 75%.

Disegno meccanico

Soluzioni BFL



Elenco dei pacchetti



Peso 655 gr
Sensore Nuovo SONY IMX294 4/3″ CMOS (a colori)
Diagonale 23,2 mm
Pixel totali 11,7 megapixel
Risoluzione massima 4144×2824
Dimensione dei pixel 4,63μm
Matrice Bayer RGB
Dimensione del chip 19,2 mm × 13 mm
Frequenza dei fotogrammi 33FPS(10bit)
Otturatore Saracinesca
Intervallo di esposizione 32μs-2000s
Rumore di lettura 7.8-1.2e
Molto bene 65,8k
Picco QE ≈75%
ADC 14 bit
Sistema di raffreddamento Componet di raffreddamento TEC a 2 stadi di alta qualità
Consumo energetico più freddo 12 V – 3 A max
Delta T 40℃ ± 2℃ (al di sotto della temperatura ambiente)
Temperatura e umidità di lavoro Temperatura di lavoro: -10°C—60°C
Umidità relativa di lavoro: 0%—80%
Finestra protettiva D46 * 2MM Rivestimento multistrato AR Plus (antiriflesso) di alta qualità
Porta dati Tipo C USB3.0/USB2.0
Adattatore M48X0,75, 2″, 1,25″
Lunghezza focale posteriore 17,5 mm, 12,5 mm (senza piastra di inclinazione del sensore)
Diametro 90 mm
Peso 650 g
Risoluzione e FPS Under USB3.0 mode
Resolution 10bit ADC 16bit ADC
4144×2824 33FPS 16.5FPS
3840×2160 47FPS 23.5FPS
2560×1440 97FPS 52.6FPS
1920×1080 160FPS 73.5FPS
1280×720 314FPS 107FPS
1024×768 340FPS 102FPS
800×600 429FPS 127FPS
640 ×480 525 FPS 154 FPSAltre opzioni di risoluzione potrebbero essere configurate nei software di acquisizione!
Opzioni di acquisto Artemis-C Fotocamera, fotocamera + cassetto filtro MAX + FHD-OAG MAX
