PLANEWAVE CDK 12.5" DALLKIRKHAM
PLANEWAVE CDK 12.5" DALLKIRKHAM
PlaneWave CDK12.5 Astrograph f/8 with Fused Silica Optics,
3 Dovetail, Delta T Ready, 3,5 Hedrick Focuser (without EFA Kit) PlaneWave CDK12.5 Astrograph f/8 with Fused Silica Optics,
3 Dovetail, Delta T Ready, 3,5 Hedrick Focuser (without EFA Kit) PlaneWave CDK12.5 Astrograph f/8 with Fused Silica Optics,
3 Dovetail, Delta T Ready, 3,5 Hedrick Focuser (without EFA Kit) PlaneWave CDK12.5 Astrograph f/8 with Fused Silica Optics,
3 Dovetail, Delta T Ready, 3,5 Hedrick Focuser (without EFA Kit)
Planewave Instruments - PW1323212Q

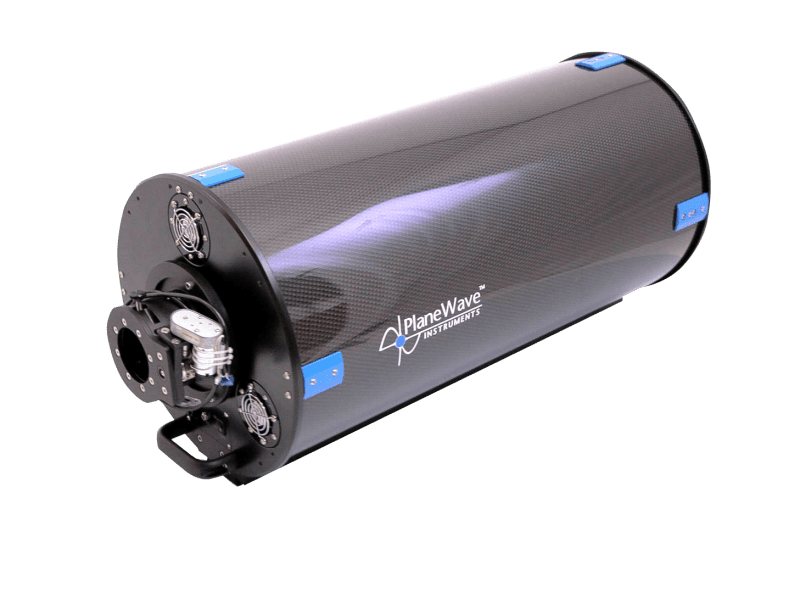

PlaneWave CDK12.5 Astrograph f/8 with Fused Silica Optics, 3 Dovetail, Delta T Ready, 3,5 Hedrick Focuser (without EFA Kit)
PlaneWave CDK12.5 Astrograph f/8 with Fused Silica Optics, 3" Dovetail, Delta T Ready, 3,5" Hedrick Focuser (without EFA Kit)
EUR       12.969,00 scarica la scheda in PDF disponibile_7_10
Contattaci per acquistarlo ! - Contact us
EUR 10.630,33 + local tax VAT 22%. Only for EU customer
ULTERIORE SCONTO 3% PAGAMENTO BONIFICO EUR 12.579,93
Others also bought the following products
  Temperature compensated 3" Dovetail Bar for CDK12.... M68 Adapterset (8 parts) for CDK 12.5, consisting ... EFA Electronical Focuser Assembly for CDK12.5 with... Delta T Heater Box for Planewave Instruments with ...
  Crating for CDK12.5...

Bookmark and Share

 Acquista a rate per un ordine di almeno EUR 999999999 ! (only for Italy)
TAX FREE for not EU customer
Pagamenti con le principali carte di credito su circuito PayPal
VISA AMEX MASTERCARD POSTEPAY AURA PAYPAL
Bonifico Contrassegno Rateizzazioni not EU customer
Silice fusa è un vetro di silice amorfa sintetica della massima purezza e uno dei vetri più trasparenti realizzati. Le proprietà ottiche e termiche della silice fusa sono superiori ad altri tipi di vetro grazie alla sua purezza. La sua trasmissione e omogeneità superano quelle del quarzo cristallino senza i problemi di instabilità termica insiti nella forma cristallina. La silice fusa ha un coefficiente di espansione termica sei volte inferiore rispetto al vetro borosilicato (Pyrex), il che significa che quando la silice fusa si raffredda, conserva la sua forma con un alto grado di precisione. Ciò si traduce in prestazioni ottiche costanti e in una messa a fuoco immutabile sulle variazioni di temperatura. Con la sua elevata temperatura di fusione () ~ 1.600 gradi Celsius), un coefficiente di espansione termica e resistenza agli shock termici molto bassi,

Dopo il successo dell`introduzione dell`astrografo CDK 20" di PlaneWave alcuni anni fa, il CDK 12,5" è ora disponibile in un`apertura più piccola e ancora più conveniente. Il CDK 12.5" è un astrografo nella fascia di prezzo di molti astrofili.

L`abbreviazione CDK sta per il sistema ottico degli astrografi PlaneWave: un Dall Kirkham Cassegrain con un`unità di correzione ottica. Il risultato è il CDK 12,5 "che è esente da coma fuori asse e astigmatismo fuori asse, producendo un campo perfettamente piatto fino al bordo di un cerchio immagine di 52 mm

Il design è una soluzione semplice ed elegante ai problemi posti sopra. Il CDK è costituito da tre componenti:

  • uno specchio primario ellissoidale,
  • uno specchio secondario sferico
  • e un gruppo di lenti.

Tutti questi componenti sono ottimizzati per funzionare in concerto al fine di creare superbe stelle puntiformi sull`intero piano dell`immagine da 52 a 70 mm.

Prestazioni ottiche

A questo punto, vi mostreremo due diagrammi , per convincervi dell`elevata qualità d`immagine del CDK20. Il primo è una simulazione di diffrazione e il secondo è un diagramma a punti . Nella simulazione di diffrazione le immagini delle stelle in asse e fuori asse sono quasi identiche. Nel

diagramma dello spot 21 mm fuori asse la dimensione dello spot è un incredibile diametro RMS di 6 micron. Per 26 mm fuori asse, un cerchio immagine di 52 mm, la dimensione dello spot RMS è di 11 micron. Ciò significa che le stelle sull`intero piano focale saranno puntini piccoli quanto il seeing atmosferico

consentirà. Entrambe le simulazioni prendono in considerazione un campo piatto, che è una rappresentazione più accurata di come l`ottica si comporterebbe su un chip di fotocamera CCD piatto. Per l`uso visivo sarebbe consentita una certa quantità di curvatura di campo poiché l`occhio è in grado di compensare un campo curvo. La simulazione di diffrazione è stata calcolata a 585 nm. Il diagramma spot è stato calcolato a 720, 585 e 430 nm. Molte aziende mostrano diagrammi spot in una sola lunghezza d`onda, tuttavia per valutare le prestazioni cromatiche sono necessarie più lunghezze d`onda.

Per saperne di più clicca qui,

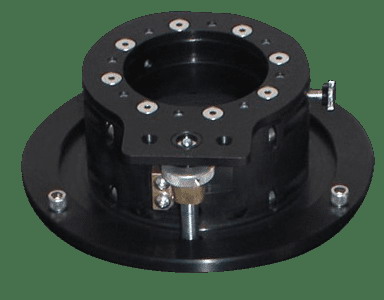

Focheggiatore antiscivolo resistente in grado di gestire un carico utile di imaging fino a 20 libbre (9,1 kg). Il tubo di messa a fuoco scorre su 5 cuscinetti ed è azionato da una vite, quindi non c`è possibilità di scivolare. La messa a fuoco può essere automatizzata tramite un computer utilizzando l`add-on EFA Kit di PlaneWave. Il focheggiatore viene fornito con un motore preinstallato che può essere controllato con la pulsantiera EFA o il software per PC PWI. La corsa del tubo di trazione è di 1,3 pollici.



Caratteristiche Tecniche / Specifications

  • Astrografo CDK12.5, 12,5 pollici con ottica in silice fusa
  • modificato in Dall-Kirkham, con campo immagine completamente corretto
  • 3", coda di rondine, lunghezza focale 2.541 mm (f/8)
  • Delta T Ready, focheggiatore Hedrick da 3,5" (senza kit EFA)
  • Richiede una cassa PW1323512 . L`imballaggio verrà addebitato a parte come anche i costi di spedizione
INCLUSO NEL TUBO:
  • 2,75" motorizzato: offre 1,3" di corsa del focheggiatore e occupa 3" di backfocus. Richiede il kit EFA #1329012 venduto separatamente
  • Elementi riscaldanti integrati per la prevenzione della rugiada – I cuscinetti riscaldanti sullo specchio primario e secondario richiedono il controller PW1329110 Delta-T per strumenti Planewave con cablaggio preinstallato per il riscaldatore. Venduto separatamente.
  • OTA Cover – Per proteggere lo specchio primario e l`interno del tubo ottico
  • F unità lash - contiene il software e le istruzioni per la collimazione e distanziare il primario per lo specchio secondario
  • Set chiavi (5812A35) – Chiavi esagonali standard (solo ordini europei)
  • Cover morbida per specchietto secondario
  • Adattatore CA da 12 V
MISURE CASSA E TUBO:

Larghezza 22 pollici (559 mm)
Altezza 29 pollici (737 mm)
Lunghezza 48 pollici (1.219 mm)
Il peso 163 libbre (73,9 kg)

SCHEDA TECNICA
Design ottico Dall-Kirkham corretto (CDK)
Apertura (mm) 12,5" (318 mm)
Lunghezza focale 2,541 mm (100,04 pollici)
Rapporto focale f/8
Campo immagine 52 mm
Distanza di messa a fuoco posteriore 10,45 pollici (265 mm) dalla superficie di montaggio, 7,2 pollici (183 mm) dal focheggiatore in rack
Ostruzione centrale 42% dello Specchio Primario
Substrato Silice fusa
Lunghezza ottica 31 pollici (787 mm)
Peso del tubo ottico 46 libbre (21 kg)
